Сарпӯши SiC Сусептори баррел Графит
Маълумоти фаврӣ:
1. Дигар номҳо: баррел графити печи эпитаксиалӣ, табақи вафли бо SiC, навъи баррел ҳассосияти вафли, ҳассосияти графит
2. Ариза: Барои раванди афзоиши epitaxial wafer
3. Параметрҳои асосӣ: Якхела будани майдони ҷараёни газ ва майдони гармӣ дар камераи реаксия метавонад бо истифода аз фишори изостатикии матритсаи графити тозаи баланд дар якҷоягӣ бо технологияи пӯшиши буғи кимиёвӣ (CVD) бо муқовимати ҳарорат аз 1600 ℃, гузариши гармӣ аз 300 Вт/м ва 99.9995% пурзӯр карда шавад. зичии норасогии қабати эпитаксиалӣ метавонад бошад
хеле кам шуд.
Тавсифи
Сарпӯши SiC Graphite Wafer Epitaxy Barrel Suceptor барои таҷҳизоти афзоиши эпитаксиалии SiC масрафшаванда мебошад ва тарҳи он гузаронандаи гармии баланди графитро бо муқовимати шадиди зангзании рӯйпӯшҳои SiC муттаҳид мекунад. Субстрат як графити баландсифати Сигли мебошад (тоза ≥99.9995%), ки дар натиҷаи фишори изостатикӣ ташаккул ёфтааст. Сарпӯши зиччи 50 мкм β-SiC тавассути раванди CVD дар рӯи замин гузошта шуд. Он хориҷшавии наҷосати матритсаи графитро дар ҳарорати баланд (1200-1800 ℃) ва газҳои хашмгин (ба монанди SiH) ба таври муассир манъ мекунад.4, C3H8, ва Х2), пешгирӣ аз ифлосшавии вафл. Тарроҳии мил (барои таҷҳизоти 4/6/8 дюйм) Бо роҳи беҳтар кардани ҷараёни ҳаво ва тақсимоти майдони гармӣ, якрангии ғафсии қабати эпитаксиалӣ дар ҳудуди ±1.5% назорат карда мешавад ва зичии нуқсон то <0.05 см кам карда мешавад.-2Илова бар ин, коэффитсиенти васеъшавии гармии рӯйпӯши SiC ва матритсаи графит хеле мувофиқ аст (4.5×10-6/K против 4.8×10-6/К), пешгирӣ кардани кафидани пӯшиш ё рехтани зарраҳо, ки дар натиҷаи фишори ҳарорати баланд ба вуҷуд омадааст ва таъмини кори дарозмуддати устувори таҷҳизот. Компонент ба хати истеҳсоли вафли эпитаксикаи истеҳсолкунандагони пешбари нимноқил дар Чин татбиқ карда шуд, арзиши эпитаксияи як печи 40% кам карда шуд ва ҳосили дастгоҳ то 98% зиёд карда шуд.
Ҳасбкунандаи навъи баррел дар муқоиса бо ҳассосияти панкейк
| характер | Сусептори навъи баррел | Сусептори панкейк |
| Якрангии ҳарорат | Якрангии каме пасттар аз ҳисоби ҷараёни амудии ҳаво ва симметрияи радиатсионӣ (ҷуброни мураккаби ҳарорат лозим аст). | Симметрияи майдони гармӣ баланд аст ва якрангии ҳарорат дар ҳавопаймо беҳтар аст. |
| Самаранокии ҷараёни газ | Ҷараёни ҳаво қад-қади девори бочка спирал мешавад ва вафли канори он ба осонӣ канда мешавад / гузошта мешавад. | Ҷараён ба сатҳи вафли перпендикуляр аст ва ҷараён ва самт ба осонӣ идора карда мешавад. |
| Иқтидор ва хароҷот | Қобилияти баланд, барои истеҳсоли оммавӣ мувофиқ аст (шумораи зиёди вафлиҳо дар як воҳиди вақт). | Гузариши паст, мувофиқ барои R&D / истеҳсоли партияи хурд. |
| Мушкилии нигоҳдорӣ | Сохтор мураккаб буда, тоза кардан ва иваз кардан муддати дарозро мегирад. | Тарҳрезии кушода, нигоҳдории осон. |
Тафсилот
| Хусусиятҳои асосии физикии рӯйпӯши CVD SiC | |
| молу мулк | Арзиши маъмулӣ |

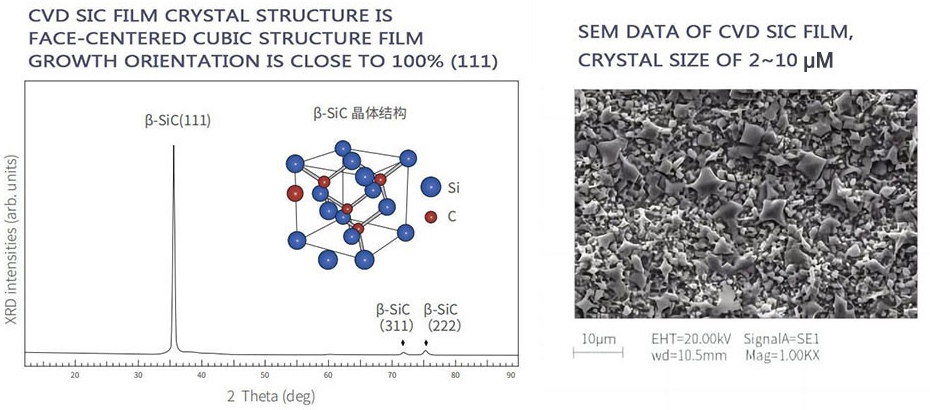

| Сохтори булӯр | FCC фазаи β поликристаллӣ, асосан (111) нигаронида шудааст |
| зичии | 3.21 г / см³ |
| дилсахтии | 2500 сахтии Vickers (500г бори) |
| Андозаи ғалладона | 2 ~ 10μm |
| Тозагии кимиёвӣ | 99.99995% |
| Иқтидори гармӣ | 640 Ҷ·kg-1·K-1 |
| Ҳарорати сублиматсия | 2700 ° C |
| Қувват | 415 МПа ҶТ 4-нуқта |
| Модули ҷавон | 430 Gpa 4pt хам, 1300 ℃ |
| Гузаронидани ҳарорат | 300W·m-1·K-1 |
| Тавсеаи гармидиҳӣ (CTE) | 4.5 × 10-6K-1 |
Барномаҳо
Барои раванди эпитаксияи кремний/CVD истифода мешавад.
Бештар дар дастгоҳҳои анъанавии LPE ё CVD истифода мешаванд (масалан, системаҳои аввали Aixtron).
Афзалияти рақобат
Муқовимат ба муҳити шадиди зангзанӣ: қабати β-SiC ба эрозияи плазма ва оксидшавӣ тобовар аст ва мӯҳлати умри он аз графити пӯшиданашуда 5 маротиба зиёдтар аст.
Назорати дақиқи майдони гармӣ: сохтори баррел нооромиро коҳиш медиҳад, гузариши гармӣ ба субстрат мувофиқат мекунад ва аз шикасти фишори гармӣ пешгирӣ мекунад.
Хавфи ифлосшавии сифр: субстрат ва рӯйпӯши тозагии ултра баланд, таркиби ифлосиҳои металлӣ (Fe, Al) < 0.1ppm.
Хидматрасонии тамоми раванд: дастгирии коркарди матритса, таҳшини пӯшиш, санҷиши иҷроиш як равзан.
